氮碳共滲案例展示
更新時間：2022-08-26 關(guān)注：1446
- 服務(wù)地址：常州奧泰金屬有限公司
- 應(yīng)用產(chǎn)品：氮碳共滲
在工件表面同時滲入氮、碳元素的工藝過程，稱為氮碳共滲。該工藝可在氣體、液體、固體等多種介質(zhì)中進行。
氮碳共滲是在液體滲氮基體上發(fā)展起來，所用鹽浴是劇毒的氰鹽。為了提高鹽浴活性，促使?jié)B氮和滲碳過程加速，通入空氣或氧氣，即產(chǎn)生氧化過程加大氮和碳原子的活性。由于氰鹽引起嚴重公害，又發(fā)展為加尿素為主要成分的氮碳共滲，雖然不用劇毒氰鹽，但鹽浴仍有氰酸根，且使用過程鹽浴成分不穩(wěn)定，因而液體氮碳共滲工藝的應(yīng)用受到限。氣體氮碳共滲工藝由于其處理溫度低（一般500－600℃），以滲氮為主、滲碳為輔，同時滲后的性能比單一滲氮或滲碳更理想，因而使用較廣泛。
滲氮或氮碳共滲改變組織狀態(tài)，因而也改變鋼鐵材料在靜載荷和交變應(yīng)力下的強度性能、摩擦性、成形性及腐蝕性。當處理溫度低于600℃時，就不會象奧氏體淬火那樣發(fā)生組織轉(zhuǎn)變，以致可以以任意速度進行冷卻，而不出現(xiàn)馬氏體。與淬火相比較，滲氮件和工具的尺寸和形狀變化是微小的。因而可簡化或完全取消后加工處理，此外，能量消耗比其他熱處理稍小。在所有工業(yè)領(lǐng)域中，應(yīng)用滲氮或氮碳共滲提高強度、抗磨損和抗腐蝕性能，已在技術(shù)上獲得廣泛應(yīng)用。

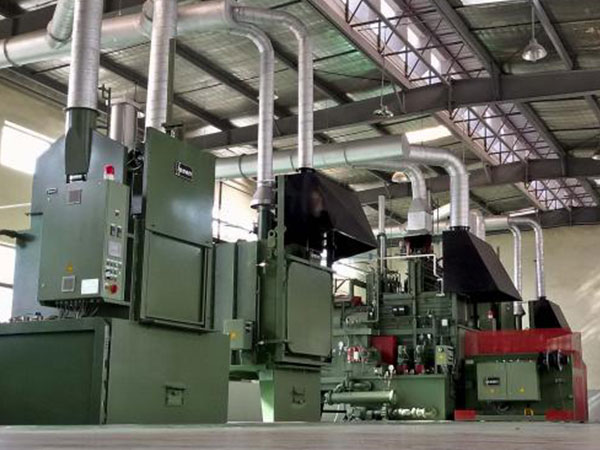

氣體氮碳共滲法根據(jù)使用化學介質(zhì)與工藝方法特點有
混合氣體氮碳共滲法——使用吸熱型（RX）氣體與氨氣或放熱型（DX）與氨氣；
尿素熱分解氮碳共滲法；
含碳和氮有機溶劑滴入法——使用三乙醇胺（或甲酰胺、或乙二胺）；
含氧氣氛的氣體氮碳共滲法。
氮碳共滲組織由化合物層和擴散層組成。一般，化合物層厚度約2～25μm。
1．化合物層
氮碳共滲層外層在硝酸酒精腐蝕以后發(fā)亮，幾乎看不出組織。其組成相將隨鋼種而變。
碳鋼中化合物層是由Fe2~3N、FexCyNz、Fe4N和Fe3C相組成，而合金鋼中化合物層是含Cr、Mo、AI等氮化物和合金氮碳化合物組成。
2．擴散層
連接在化合物層下的是氮碳共滲層的其余部分，大多呈界限清晰的明顯過渡形式，其組成也隨鋼種而變
碳鋼中擴散層是由α-Fe、Fe4N、Fe3(CN)組成，而合金鋼除α-Fe、Fe4N外，還由合金氮化物（如AlN、CrN、MoN等）與(FeMe)3(N、C)組成。
3.性能
間隙進入晶格的氮和化合生成氮化物及氮碳化臺物的氮有提高硬度的作用。形成氮化物的合金元素含量越多、硬度增加越高。同時硬度隨由外向內(nèi)不斷降低的氮含量而變化。
碳鋼化合物層的硬度約為HV700～900，而合金鋼約HV1000～1500。
氮碳共滲層有較高的抗拉強度和屈服強度及疲勞強度，但斷面收縮率、延伸率及沖擊韌性明顯降低。這表明表層起脆性作用。
